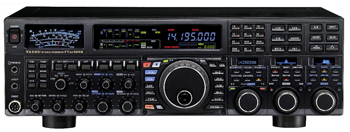

FTdx-5000MP・HF固定機  八重洲無線

プレミアムHFトランシーバー FTDX-5000MP



FTDX-5000MP Limited

高精度±0.05ppm OCXO内臓
出力200W
 定価 650,000(税別)
 アロックス特価  お問い合わせください

FTDX-5000のオプション
商品名 備考 定価税別 税別価格
SP-2000
  詳細
オーディオフィルター内臓
デュアル外部スピーカー
¥17,000 ¥14,450
数量:
MD-200A8X デスクトップ型
ダイナミックマイク
¥45,000 ¥36,760
数量:
MD-100A8X デスクトップ型
ダイナミックマイク
¥16,900 ¥14,800
数量:
MH-31B8 ハンドマイク
付属品と同じ
¥3,700 ¥3,150
数量:
YH-77STA ステレオヘッドホン ¥5,666 ¥4,875
数量:
 SM5000
   ステーションモニター
デュアルスピーカー内臓
¥40,000
 SCU-17
   USBインターフェースユニット
*下のSCU-21が必要です。
¥20,000
SCU-21     コネクションケーブル ¥3,500
 RFμ
チューニング
キットA
   160mバンド用 ¥52,000   ¥47,500
数量:
 RFμ
チューニング
キットB
   80m/40mバンド用  ¥52,000 ¥47,500
数量:
 RFμ
チューニング
キットC
   30m/20mバンド用  ¥52,000 ¥47,500
数量:


■一般定格  FTdx-5000MP limited メーカー仕様
送信周波数範囲

1.9MHz帯 ~ 50MHz帯のアマチュアバンド
非常連絡設定周波数 4630kHz

受信周波数範囲 30.00kHz~60.000000MHz(動作範囲)
1.800000MHz~29.699999MHz(保証範囲) *中間周波数を除く
50.000000MHz~53.999999MHz(保証範囲)
電波型式 A1A(CW),A3E(AM),J3E(LSB/USB),F3E(FM),F1B(RTTY),F1D(PACKET),F2D(PACKET)
周波数切替ステップ 1/5/10Hz(CW/SSB/AM),100Hz (FM)
アンテナインピーダンス 50Ω不平衡
 (アンテナチューナー“OFF”時)
HF:16.7Ω ~ 150Ω:不平衡
 (アンテナチューナー“ON”時)
50MHz:25Ω ~ 100Ω:不平衡
 (アンテナチューナー“ON”時)
動作温度範囲

-10℃ ~ +60℃

周波数安定度 ±0.05ppm (FTDX5000MP)
(-10℃~+60℃時:電源投入1分後)
消費電力
(AC100V入力時)
受信無信号時 約70VA
受信信号出力時 約80VA
200W送信時 約720VA
外形寸法 462 W×135 H×389 D mm(突起物含まず)
重量 約21kg
■送信部
定格送信出力 10W~200W(CW, LSB, USB, FM, RTTY, PKT)

Class-A(SSB) 10W~75W
5W~50W(AM)
変調方式 J3E(SSB) 数値演算型平衡変調
A3E(AM) 数値演算型低電力変調
F3E(FM) 数値演算型リアクタンス変調
FM最大周波数偏移 ±5.0kHz/±2.5kHz(Narrow)
(IDCおよびスプラッタフィルター付)
スプリアス発射強度 HF帯 - 60dB以下(高調波)
- 50dB以下(高調波以外)
- 50MHz帯 -66dB以下
搬送波抑圧比 60dB以上
不要側波帯抑圧比 60dB以上
第三次混変調積歪 -31dB(14MHz,200W) (PEP出力時)
-40dB(14MHz,75W Class-A)
占有周波数帯域幅 SSB 3kHz以内,CW 500Hz以内,
AM 6kHz以内,FM 16kHz以内
送信周波数特性 SSB 300 ~ 2700Hzにて-6 dB以内
マイクロホンインピーダンス 600Ω(200Ω~10kΩ)
■受信部
受信方式 VFO-A
ダブルスーパーヘテロダイン方式
VFO-B
トリプルスーパーヘテロダイン方式
中間周波数
VFO-A VFO-B
第1中間周波数

9.000MHz

40.455MHz
第2中間周波数 30kHz
(AM/FMは24kHz)
455kHz
第3中間周波数 ---
---
30kHz
(AM/FMは24kHz)
受信感度(TYP) SSB(通過帯域幅2.4kHz/10dB S+N/N)
 0.5MHz~1.8MHz 2μV以下(IPO1:ON)
 1.8MHz~30MHz 0.2μV以下(AMP2:ON)
 50MHz~54MHz 0.125μV以下(AMP2:ON)
AM(400Hz,30%変調波,通過帯域幅 6kHz/10dB S+N/N)
 0.5MHz~1.8MHz 10μV以下(IPO1:ON)
 1.8MHz~30MHz 2μV以下(AMP2:ON)
 50MHz~54MHz 1μV以下(AMP2:ON)
FM(1kHz 3.5kHzDEV BW:15kHz,12dB SINAD)
 28MHz~30MHz 0.5μV以下(AMP2:ON)
 50MHz~54MHz 0.35μV以下(AMP2:ON)
 - (AM/FMは24kHz)
選択度(TYP)
Mode -6dB -60dB
CW(BW=0.5kHz) 0.5kHz以上 750Hz以下
SSB(BW=2.4kHz) 2.4kHz以上 3.6kHz以下
AMN 6kHz以上 15kHz以下
FMW 12kHz以上 30kHz以下
イメージ妨害比 70dB以上
(1.8MHz帯~28MHz帯アマチュアバンド VRF:ON)
60dB以上
(50MHz帯アマチュアバンド)
低周波定格出力 2.5W以上(@4Ω THD10%)
低周波負荷インピーダンス 4 ~ 8Ω(標準4Ω)
副次的に発する電波等の限度 4nW以下
