NY144B 基地局用広角2エレ受信用八木アンテナ
罠用発信機の電波を自宅等で受信する為のアンテナです。
|
NY144B
アロックス売価 12,000円（税別）
|

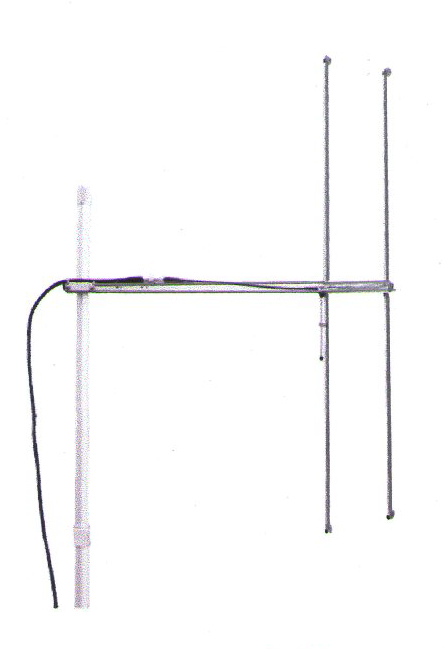

NY144B
写真のポール、同軸ケーブルは付属していません。
|
| 周波数 |
144MHz帯 |
| 形式 |
2エレ型 |
| 利得 |
6.0dBi |
| F/B比 |
約20dB |
| 耐入力 |
10W |
| 入力インピーダンス |
50Ω |
| 電圧定在波比 |
2.0以下 |
| 接栓 |
MJ型
RG58U同軸ケーブル
30ｃｍ付き |
| 重量 |
約420g |
| エレメント長 |
最大約104ｃｍ |
| ブーム長 |
約71.5ｃｍ |
取付金具
（適合マスト径） |
φ25～φ58ｍｍ |
|
不要な方向の電波を受信しません。
多エレ八木アンテナに比べ使い易くする為、広角受信できる様に設計されています。
*設置環境によりますが5～10ｋｍ先約160度方向の受信が可能です。
|
NY144Bアンテナには同軸ケーブルが付属していません。
次のケーブルからお選び下さい。
| ケーブルの両端にMPコネクター付 |
 |
同軸ケーブル5D2V
MP-MPコネクター付き |
商品名 |
長さ |
ケーブルの色 |
税別価格 |
 |
5D2V-10MM |
5D2V 10m MP-MP |
灰色 |
2,900円
|
| 5D2V-15MM |
５D2V 15ｍ MP-MP |
灰色 |
3,800円
|
| 5D2V-20MM |
５D2V 20ｍ MP-MP |
灰色 |
4,800円
|
| 5D2V-25MM |
５D2V 25ｍ MP-MP |
灰色 |
5,800円
|
| 5D2V-30MM |
５D2V 30ｍ MP-MP |
黒色 |
6,800円
|
同軸ケーブルの両端にはMP型コネクターが付いています。
ハンディー無線機、受信機をお使いの場合は次の変換コネクター又はケーブルをお使い下さい。
 |
 |
SMA型接栓
アルインコのDJ-X3、DJ-X7,DJ-X8
アイコムのIC-R5等 |
BNC型接栓
スタンダードのVR-150等 |
| 商品名 |
写真 |
備考 |
売価(税別） |
| MJ-SMAP変換 |
 |
モービル用や固定用の同軸ケーブルに付いているM型コネクターをSMA型に変換します |
840円
|
| HS-05 |
 |
1.5QEVの同軸ケーブル50ｃｍ
にM型コネクターとSMA型コネクターが付いています。 |
1,260円
|

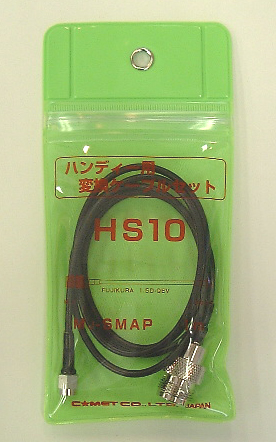

| HS-10 |
 |
1.5QEVの同軸ケーブル1ｍにM型コネクターとSMA型コネクターが付いています。 |
1,360円
|
| 商品名 |
写真 |
備考 |
売価(税別） |
| MJ-BNCP |
 |
モービル用や固定用の同軸ケーブルに付いているM型コネクターをBNC型に変換します.
|
630円
|
| HM-05 |
 |
1.5QEVの同軸ケーブル50ｃｍ
にM型コネクターとBNC型コネクターが付いています。 |
1,260円
|
| HM-10 |
 |
1.5QEVの同軸ケーブル1ｍ
にM型コネクターとBNC型コネクターが付いています。 |
1,360円
|
|
|
